Müheloser Entwurf und Analyse von Abwasserkanälen
Sparen Sie Zeit, beseitigen Sie Risiken und verbessern Sie die Projektleistung, indem Sie die digitale Zusammenarbeit ermöglichen, Arbeitsabläufe automatisieren und den Informationsaustausch innerhalb Ihrer vernetzten Datenumgebung verwalten.
WAS IST OPENFLOWS SEWERCAD?
Nahtlose Tool-Integration und Hintergrundunterstützung
Setzen Sie das Produkt als eigenständige Anwendung ein oder arbeiten Sie direkt aus OpenRoads, OpenSite, OpenRail oder AutoCAD heraus. Weisen Sie Kanallasten auf der Grundlage einer Vielzahl von GIS-Quellen zu.
Analyse unter extremen Durchflussbedingungen
Verwenden Sie einen robusten, schrittweise variierten Standardschrittalgorithmus, um Lösungen für verschiedene Bedingungen zu finden.
Entwurf von Gravitationsleitungen und -strukturen
Automatischer Entwurf von Gravitationsleitungen und -strukturen: Bestimmen Sie die kosteneffizientesten Rohrgrößen und Einlaufhöhen und vermeiden Sie unnötigen Rohrgrabenaushub.
Umfassendes Szenario-Management
Profitieren Sie von der vollen Kontrolle über das Konfigurieren, Ausführen, Auswerten, Visualisieren und Vergleichen einer unbegrenzten Anzahl von Was-wäre-wenn-Szenarien in einer einzigen Datei.
OpenFlows SewerCAD ist Teil von OpenFlows SewerGEMS.
*Preise variieren je nach Region. Weitere Optionen finden Sie im Abschnitt Lizenzierung und Abonnements.

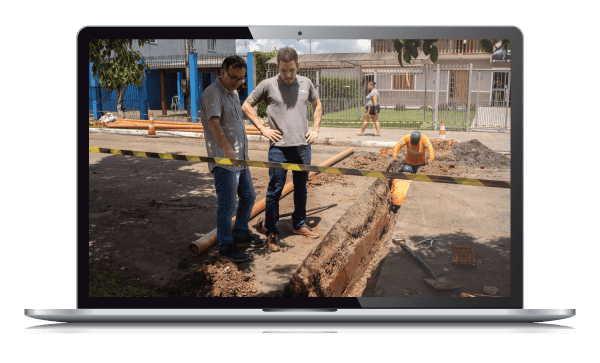

Entwurf neuer Abwassersysteme mit OpenFlows SewerCAD
Das Vater-Sohn-Team von TSA – Tecnologia em Saneamento Ambiental konzentriert sich auf die Bereiche Abwasserentsorgung, Umwelt und städtische Infrastruktur und arbeitet hart daran, unterversorgten Gemeinden eine bessere Lebensqualität zu bieten, indem es neue Abwassersysteme mit OpenFlows SewerCAD entwirft.
ANWENDERZITAT
„SewerCAD trug maßgeblich zur Überprüfung des alten Abwassersammlers und zur Ermittlung der optimalen Sanierungsmethode bei, während die Modellierungsfunktionen von SewerGEMS zu einer erheblichen Verringerung der arbeitsintensiven Aufgaben beitrugen.“
– Sanjay Guleria, Projektmanager, NJS Engineers India
AUSGEWÄHLTE ANWENDERGESCHICHTEN
AEGEA
Optimierung der Erweiterung des Abwassernetzes mit SewerGEMS
Mit dem Masterplan wird eine Ausweitung des Kanalisationsnetzes auf 90 Prozent bei gleichzeitiger Senkung der Kosten um 58 Prozent erwartet.
TSA
Entwurf eines Abwassernetzes
Reduzierung der Einleitungen von Rohabwasser durch den Entwurf und Bau moderner Abwassersysteme.
Softwareressourcen für OpenFlows
HÄUFIG GESTELLTE FRAGEN
SewerCAD ist eine Software für die Modellierung und den Entwurf von Abwasserkanälen. Die Software eignet sich für den Entwurf, die Analyse und Planung von Abwassersammelsystemen. Sie können druckbeaufschlagte Druckleitungen und die Schwerkrafthydraulik problemlos durch die Durchführung einer stationären Analyse mit verschiedenen Standard-Spitzenwertfaktoren und Simulationen über einen längeren Zeitraum modellieren. Mit SewerCAD können Sie sowohl neue Systeme planen als auch bestehende Abwasserkanäle sanieren.
Ja, Sie können Druck- oder Freiflächenströmungsbedingungen mit einem robusten, stufenweise variierenden Standardschritt-Algorithmus in SewerCAD analysieren, um unterkritische, kritische und überkritische Bedingungen sowie komplexe Verbundprofile zu lösen. Die stationäre Simulation analysiert das System unter extremen Strömungsbedingungen. Automatisierte Entwurfsfunktionen sind mit einem stationären Analysetyp verfügbar, um kosteneffiziente Kanalentwürfe zu finden. Mit den Simulationen über einen längeren Zeitraum können die Modellierer visualisieren, wie sich das System im Laufe der Zeit verhält. Die Ergebnisse können im Zeitverlauf animiert werden, um hydraulische Sprünge und Überlastungsbereiche zu lokalisieren.
SewerGEMS ist ein übergeordnetes Programm von SewerCAD. SewerGEMS umfasst eine eigenständige Version sowie die Integration mit den drei Plattformen MicroStation, AutoCAD und ArcGIS. Dank der vollständigen GIS-, CAD- und SCADA-Interoperabilität von SewerGEMS ist ein kosteneffizienter Informationsaustausch und -fluss zwischen den Abteilungen für Entwurf, Engineering, GIS und Betrieb der Versorgungsunternehmen sowie deren Beratern möglich.
SewerCAD verfügt über eine stufenweise variierende Durchfluss-Engine für stationäre und Langzeitsimulationen für Systementwurf und -sanierung. Diese analysiert Abwasserkanalnetze unter Spitzenabflussbedingungen mit konvexer Leitungshydraulik. SewerGEMS verwendet eine volldynamische Engine, die Sie bei der genauen Modellierung von Ringnetzen, Flussverzweigungen, Überläufen und Speicherkapazitäten unterstützt. Erfahren Sie mehr über SewerGEMS.
Die Integration mit AutoCAD ist nicht in einem Virtuoso-Abonnement für SewerCAD enthalten. Allerdings ist die Integration mit AutoCAD mit einer unbefristeten Lizenz für SewerCAD for AutoCAD möglich. Wenden Sie sich an unser Vertriebsteam für weitere Informationen oder den Erwerb einer unbefristeten Lizenz.
Das in SewerCAD enthaltene LoadBuilder-Modul hilft Ihnen bei der Zuordnung von Abwasserlasten auf der Grundlage einer Vielzahl von GIS-basierten Quellen, wie z. B. Abrechnungsdaten für den Wasserverbrauch der Verbraucher, flächendeckende Durchflussmessungen oder Polygone mit bekannten Bevölkerungszahlen oder Flächennutzung. Die Kanalbelastung in SewerCAD kann auch in Form von benutzerdefinierten Ganglinien, musterbasierten Belastungen und Einheitslasten angewendet werden. Sie können anpassbare Lastbibliotheken verwenden, um Abwasserströme auf der Grundlage der jeweiligen Einwohnerzahl, des Versorgungsgebiets, des gesamten Trockenwetterabflusses oder Ihrer eigenen benutzerdefinierten Lasttypen zu schätzen. Lasten können einzeln den Elementen für Grundstücksanschlüsse oder gesammelt den Schächten und anderen Knotenelementen zugewiesen werden.
SewerCAD enthält außerdem zahlreiche vordefinierte Formeln und Tabellen für extreme Durchflussfaktoren, darunter Babbit, Harmon, Ten State und Federov – oder Sie können Ihre eigenen Formeln und Tabellen eingeben. SewerCAD ermittelt die Versickerung in Freispiegelleitungen auf der Grundlage von Rohrlänge, Längsdurchmesser, Oberfläche, Zählwert oder benutzerdefinierten Daten. SewerCAD kann auch mehrere Durchflussmuster oder Durchflussganglinien für Simulationen über einen längeren Zeitraum verwenden. Das Kontrollzentrum für die Abwasserbelastung und das Kontrollzentrum für den Zufluss machen es einfach, eine gefilterte Gruppe von Elementen global zu bearbeiten oder zu ändern.
Durch die Verwendung der beschränkungsbasierten Entwurfsfunktionen in SewerCAD können Sie automatisch Schwerkraftrohrleitungen und -strukturen entwerfen. Der Entwurf ist so flexibel, dass Sie die zu entwerfenden Elemente spezifizieren können – von einer einzelnen Rohrgröße bis hin zum gesamten System oder alles dazwischen –, indem Sie einfach Ihre Entwurfsbeschränkungen eingeben: minimale und maximale Geschwindigkeiten, Abdeckungen, Gefälle und Zugspannungen, Rohr- und Schachtabgleichsversätze und die Zulassung (oder Ablehnung) von Absturzbauwerken. SewerCAD ermittelt automatisch kosteneffiziente Rohrgrößen und Einlaufhöhen und verhindert so den unnötigen Aushub von Rohrgräben.
Mit dem SewerCAD Scenario Management Center haben Sie die volle Kontrolle beim Konfigurieren, Ausführen, Auswerten, Visualisieren und Vergleichen einer unbegrenzten Anzahl von Was-wäre-wenn-Szenarien innerhalb einer einzigen Datei. Sie können problemlos Entscheidungen treffen, indem Sie unbegrenzte Szenarien vergleichen, Sanierungsalternativen für mehrere Planungshorizonte analysieren, Pumpenbetriebsstrategien oder Überflussszenarien mit unterschiedlichen Abwasserflüssen evaluieren.
Der Preis für OpenFlows SewerCAD variiert je nach Region. Es gibt verschiedene Arten der Lizenzierung. Eine beliebte Wahl ist die 12-monatige Practitioner-Lizenz, die über den E-Shop von Bentley erhältlich ist. Wenn Sie Produkte über den E-Shop kaufen, erhalten Sie ein Virtuoso-Abonnement. Das bedeutet, dass Sie die Software und „Keys“ (Token) erhalten, die Sie für maßgeschneiderte Schulungen, Mentoring und Beratungsdienste einlösen können.
Weitere Informationen finden Sie im Abschnitt „Installationsanforderungen“ in der SewerCAD ReadMe-Datei.
Plattformvoraussetzungen
SewerCAD läuft ohne Plattformbeschränkungen als eigenständige Anwendung. Die Anwendung kann auch in MicroStation, OpenRoads Designer, OpenRail Designer und OpenSite Designer ausgeführt werden. Eine AutoCAD-Integration wird mit einem Virtuoso-Abonnement von SewerCAD nicht unterstützt. Die Anforderungen sind auch in der ReadMe-Datei von SewerCAD aufgeführt.
Die aktuellsten Systemanforderungen finden Sie in den Bentley Communities.
Lizenzierungs- und Abonnementoptionen
Wählen Sie, was am besten zu Ihnen passt
BESTSELLER-LEHRBUCH ÜBER WASSERRESSOURCEN
Computeranwendungen im Wasserbau
Das Lehrbuch steht in der vollständig aktualisierten 9. Auflage zum Download bereit! Ein hervorragendes Hilfsmittel für Ingenieurinnen und Ingenieure sowie Studierende der Hydraulik und Hydrologie, das sowohl Theorie und praktische Anwendungen mit Übungen zur Problemlösung und Modellierung mit OpenFlows WaterGEMS, HAMMER, SewerGEMS, SewerCAD, PondPack, StormCAD, FlowMaster und CulvertMaster bietet.
