Ja, iTwin Capture Modeler ist die vielseitigste Lösung auf dem Markt und extrahiert automatisch Details aus Fotos beliebiger Auflösung. Sie können anhand der Steuerungspunkte in Ihren Datensätzen ordnungsgemäße Aufzeichnungen erstellen.

Die gängigsten Fisheye-Kameras (GoPro, DJI, ...) werden in unserer Kameradatenbank unterstützt. 360-Grad-Kameras werden bei der 3D-Rekonstruktion des Prozesses nicht unterstützt. Sie resultieren in der Regel aus einer Zusammenführung von planaren Bildern, die als individuelle Eingaben für die 3D-Rekonstruktion verwendet werden können.

Ja. Die meisten RAW-Formate der Kamerahersteller werden unterstützt, derzeit wird jedoch nur der 8-Bit-Kanal verwendet.

Ja. iTwin Capture Modeler akzeptiert Videos in den Formaten MP4/WMV/AVI/MOV/MPEG als Eingabe und extrahiert automatisch einen Frame nach einem vom Anwender definierten Zeitraum.

Maskenerstellung oder Farbausgleich können problemlos vor der Verarbeitung mit iTwin Capture Modeler durchgeführt werden. Jegliche geometrische Veränderung (zuschneiden, drehen, verzerren, ...) von Bildern ist jedoch nicht erlaubt, da sie zu Fehlern führen kann.

Ja. Sie können eine OPT-Datei importieren oder eine Kamera zu Ihrer Datenbank hinzufügen und ihre spezifischen Kalibrierungsparameter eingeben, z. B. Verzerrungsparameter, Hauptpunkt und Brennweite.

Wir empfehlen, dass jeder Teil der Szenerie auf mindestens 3 nebeneinander liegenden Fotos festgehalten wird. Die Überlappung muss dann in allen Richtungen mehr als 60 % betragen.

Wir empfehlen die Verwendung einer Kamera mit einer angemessenen Sensorgröße (in mm) und einer Festbrennweite. iTwin Capture Modeler kommt mit verschiedenen Kameraeigenschaften in einem Projekt gut zurecht. Es wird jedoch empfohlen, nach Möglichkeit eine Kamera mit den gleichen Eigenschaften während der Aufnahme zu verwenden, um eine präzise Anpassung aller Parameter sicherzustellen.

Bodenpasspunkte (GCP) sind nicht vorgeschrieben, werden aber dringend empfohlen, um das Modell genau zu georeferenzieren, die Abweichung bei Korridorerfassungen zu korrigieren, die Genauigkeit der Höhe zu steigern, verschiedene Datensätze im selben Projekt zu verzeichnen und die Genauigkeit der Aerotriangulation in offiziellen Berichten zu bewerten.

Es ist immer besser, einen vollständigen und genauen Datensatz mit Geotags zu haben. Sollten jedoch Informationen fehlen, kann iTwin Capture Modeler dennoch die Bildausrichtung verarbeiten und die Georeferenzierung auf der Grundlage der verfügbaren Daten sicherstellen. Die Qualität der Georeferenzierung wird von der Genauigkeit der verfügbaren Geotags abhängen.

Derartige Informationen sind nicht erforderlich. Wenn die Bilder jedoch in einer externen Datei mit Spalten und 3D-Koordinaten aufgeführt sind, wird die Ausrichtung der Bilder erleichtert und beschleunigt.

Wir bieten einen umfassenden Leitfaden für die Erfassung von Fotos an, in dem alle bewährten Verfahren für die Erfassung von Fotos für einen bestimmten Zweck beschrieben sind. Es ist möglich, beim ersten Flug vertikale Aufnahmen zu erfassen und dann Schrägaufnahmen zu erfassen und beides zum selben Projekt hinzuzufügen.

Momentan nicht. Unsere Aufgabe sehen wir darin, die beste Verarbeitungssoftware anzubieten, und wir arbeiten mit großen Drohnenherstellern zusammen, die bereits ihre eigenen Lösungen für die Einsatzplanung haben.

Die Software verarbeitet alle Bilder unabhängig von ihrer Ausrichtung, einschließlich Schrägaufnahmen, auf dieselbe Weise.

Es gibt mehrere Möglichkeiten, ein Modell zu skalieren und zu georeferenzieren: über in die Fotos eingebettete Geotags, Passpunkte oder durch das Hinzufügen manueller Verknüpfungspunkte in den Fotos und die Definition einer Maßstabsbeschränkung.

Die statischen Bereiche werden rekonstruiert. Sich bewegende Objekte (Autos, Personen, ...) werden nicht erfasst. iTwin Capture Modeler bietet eine Funktion für Begrenzungsrahmen, um unerwünschte Hintergrundrekonstruktionen zu vermeiden.

iTwin Capture Modeler verfügt über ein Modul für Ausbesserungen, mit dem grundlegende Nachbearbeitungen durchgeführt werden können (Ausfüllen von Löchern, Entfernen von schwebenden Elementen, Glätten von Oberflächen...). Es ermöglicht auch den Export im OBJ-Format, das von allen 3D-Bearbeitungswerkzeugen unterstützt wird. Nach der Bearbeitung in einer Anwendung eines Drittanbieters kann das Reality Mesh zur Aktualisierung wieder in iTwin Capture Modeler importiert werden.

Reality Meshes im 3D Tiles-Format können in MicroStation und Bentley iTwin Capture Web Viewer bearbeitet, klassifiziert und mit Anmerkungen versehen werden.

Die globale Genauigkeit beträgt etwa 1 – 2 Pixel (Auflösung = projizierte Pixelgröße auf der Szene, bei Luftaufnahmen auch als Bodenauflösung bezeichnet) in der Ebene senkrecht zum aufgenommenen Bild und 1 – 3 Pixel entlang der Haupterfassungsrichtung.

Ja, die absolute Genauigkeit des Reality Mesh erhöht sich, wenn die Eingabedaten (Kamerapositionen) genau definiert sind.

Jeder Aufnahmeprozess kann von einem bestimmten Kamerasystem profitieren. iTwin Capture Modeler unterstützt jedoch alle Kameras, von einfachen Smartphonekameras bis hin zu hochspezialisierten multidirektionalen Luftbildkamerasystemen. Entscheidend sind das Aufnahmemuster, die Auflösung (projizierte Pixelgröße der Szene), die Bildschärfe und die Festbrennweite.

Auf jeden Fall. So wird jeder aufgezeichnete Kontext in wenigen Minuten zum Leben erweckt. 3SM ist ein für diesen Zweck optimiertes Format.

Die von iTwin Capture Modeler generierten Stadtmodelle werden an LOD3 CityGML angeglichen, haben aber keine Semantik.

Georeferenzierte 3D-Modelle können mit Laserscans überlagert werden. Dadurch können die Nutzer von beiden Lösungen profitieren, entweder um eine LiDAR-Aufnahme mit Fotos zu ergänzen oder um mehr Details zu extrahieren und die Genauigkeit für denselben Bereich zu erhöhen.

iTwin Capture Modeler erstellt Netze mit Mehrfachauflösung im KML-Format, die direkt in Google Earth geladen werden können.

OpenCities Map, ArcGIS von Esri, SuperMap und ganz allgemein jede GIS-Software oder 3D-Visualisierungssoftware, die mit dem Kachelformat mit mehreren Auflösungen kompatibel ist (OpenCities Planner, Unity 3D, OpenSceneGraph, BlazeTerra von Eternix, usw.).

Die jeweiligen Versionen von 3SM und Cesium 3D-Tiles sind mit dem iTwin JS Web Viewer kompatibel.

Alle mit der Plattform V8i SS4, CONNECT und DGNDB kompatiblen Produkte unterstützen die Formate 3SM und 3MX. Descartes, Map, ABD, OpenRoads ConceptStation usw.

iTwin Capture Modeler kann Dateien im STL- oder OBJ-Format exportieren, das von 3D-Druckern üblicherweise akzeptiert wird.

Das entspricht etwa 150 MB für ein ähnliches Projekt. 100-mal kleiner als eine Punktwolke in Farbe im LAS-Format und 22-mal kleiner als im POD-Format.

Ja. iTwin Capture Modeler kann Modelle in den Formaten LAS, LAZ, OPC und POD Punktwolken erstellen.

LumenRT ist für Kommunikationszwecke sehr gut geeignet. Für eine eher technische Analyse ist die Marke OpenFlow die bessere Wahl.

MicroStation lädt das räumliche Referenzsystem (SRS), das für die Erstellung der 3SM-Datei verwendet wird, und referenziert das Modell entsprechend.

iTwin Capture Modeler umfasst eine Funktion zur Anpassung von Fotos an die Punktwolke, die automatisch die Ausrichtung vor der 3D-Rekonstruktion durchführt.

Ja, das räumliche Referenzsystem wird in der Produktionsphase vom Anwender in einer speziellen Bibliothek ausgewählt.

Bentley iTwin Reality Data Viewer bietet die beste Methode, um Daten mit Stakeholdern zu teilen. Mit dieser Anwendung können 3DTiles, die in Reality Data Management gehostet werden, betrachtet werden. Sie können durch die Bilder navigieren, Anmerkungen hinzufügen und Berechtigungen verwalten.

Kollisionserkennung kann in MicroStation (auf Netzfragmenten) oder auf Punktwolken in verschiedenen Lösungen durchgeführt werden, aber nicht in einem Web- oder Desktop-Viewer.

Sofern die Eingabedatensätze geeignet sind (Überlappung, Schärfe, optische Eigenschaften usw.), erfolgt dies vollautomatisch.

Ja. Am Ende der AT steht ein Bericht, der die verschiedenen RMS-Werte und Verarbeitungsparameter enthält. Qualitätsmetriken können auch in der 3D-Ansicht angezeigt werden.

Die Produktionszeit gilt als Uhrzeit. Die durchschnittliche Produktionsgeschwindigkeit auf einer geeigneten Workstation liegt bei etwa 20 Gpix pro Engine und Tag.

Entweder durch Steuerungspunkte oder Geotags auf den Fotos.

Über eine spezielle Benutzeroberfläche in der Software. Sie können sie auch über eine Textdatei laden und sie dann in Ihren Fotos bestimmen.

Entweder durch Georeferenzierung des Modells oder durch Hinzufügen manueller Verknüpfungspunkte mit einer Abstandsbedingung im Editor.

Ja, Bentley Descartes oder iTwin Capture Manage & Extract sind für diese Art von Anwendungen geeignet.

iTwin Capture Modeler kann solche Aufgaben durchführen. Die Merkmalsextraktion stützt sich auf mit KI trainierte Modelle, die auf einer entsprechenden Communities-Seite zur Verfügung stehen. Die Bodenextraktion ist eines von ihnen.

Ja, unter Verwendung des 3D-Viewers, der in iTwin Capture Modeler enthalten ist. Anwender können Koordinaten, Entfernungen, Höhenunterschiede, Flächen und Volumen bestimmen. Im Web Viewer können nur Koordinaten, Abstände und Höhenunterschiede gemessen werden.

Die Volumina werden berechnet, indem entweder eine mittlere Ebene, die durch das georeferenzierte Auswahlpolygon erstellt wird, oder eine benutzerdefinierte Ebene in einer bestimmten Höhe referenziert wird.

Nein. Das macht iTwin Capture Modeler so einzigartig. Modelle von Städten oder Brücken können dank der Multi-Resolution-Architektur und der Mesh-Optimierung leicht Dutzende von GB auf einer Festplatte belegen und über einen Web- oder lokalen Server gestreamt werden.

Die Fotoerfassung! Der Rekonstruktionsprozess ist wirklich einfach, wenn die Fotos geeignet sind im Hinblick auf Auflösung, Schärfe und Überlappung.

Die Software kann für jeden Fotodatensatz angewendet werden, egal ob Luft-, Boden-, Außen- oder Innenaufnahmen, solange die Objekte in der Szene statisch sind (wenn sie sich zu stark bewegen, werden sie automatisch entfernt). Die beste Methode für das Fotografieren in Innenräumen ist es, seitwärts zu gehen, mit dem Rücken zu einer Wand zu stehen und Fotos in mehreren Richtungen nach vorne zu schießen (leicht nach oben, unten, rechts, links). Weitere Informationen zu diesem Verfahren finden Sie im Leitfaden zu Aufnahmen.

iTwin Capture Modeler | Systemanforderungen

Minimum
8 GB RAM, NVIDIA, AMD oder Intel GPU, Microsoft Windows 10/11 (64 Bit) oder Microsoft Windows Server 2012/2016/2019 (64 Bit)

Empfohlen
64 GB RAM, NVIDIA GeForce RTX 2080Ti GPU, Intel 9 – 4,0 GHz CPU, Microsoft Windows 10/11 (64 Bit) oder Microsoft Windows Server 2012/2016/2019 (64 Bit)

Browser-Kompatibilität
Edge, Chrome, Firefox

iTwin Capture Modeler | Technische Funktionen

Eingabe

• Projektmanagement mit mehreren Kameras
• Multi-Kamera-Rig
• Sichtbares Feld
• Infrarot-/Wärmebilder
• Videos
• Laserpunktwolke
• Oberflächenbeschränkungen: von Drittanbietern importiert oder automatisch durch KI erkannt
• Import von Metadaten-Dateien
• EXIF

Kalibrierung/Aerotriangulation (AT)

• Automatische Kalibrierung/AT/Paketanpassung
• Parallelisierungsfunktion bei iTwin Capture Modeler
• Projektgrößenbegrenzung
• Verwaltung von Steuerungspunkten
• Blockverwaltung bei großen AT
• Qualitätsbericht
• Automatische Registrierung per Laserscan/Foto
• Splat-Anzeigemodus

Georeferenzierung

• GEOCS-Verwaltung
• Georeferenzierung generierter Ergebnisse
• QR-Codes, AprilTags und Chili-Tags: Automatisierung von Passpunkten

Skalierbarkeit

• Tiling
• Möglichkeit zur parallelen Verarbeitung an zwei Computern

Berechnung

• GPU-basiert
• Multi-GPU-Verarbeitung auf Basis von Vulkan (optional)
• Hintergrundverarbeitung
• Skriptsprachen-Unterstützung/SDK

Bearbeitung

• Nachbearbeitungsfunktionen (Export/Reimport von OBJ/DGN)
  • Integrierte Nachbearbeitungsfunktionen für 3D-Netze und Orthofotos
  • Nachbearbeitungsfunktionen für 3D-Netze und Orthofotos über Drittanwendung
• Orthofoto-Visualisierung
• DEM-/DSM-Visualisierung
• DTM-Extraktion
• Querschnitte
• Konturlinien (bei skalierbaren Geländemodellen)
• Filtern und Klassifizieren von Punktwolken
• Modellierungsfunktion
• Unterstützung von Reality Meshes beim Streaming
• Erstellung skalierbarer Netze aus Geländedaten
• Volumenberechnung

Ausgabe und Interoperabilität

• Netz mit Mehrfachauflösung (3MX, 3SM und Cesium 3D Tiles)
• Bentley DGN (Netzelement)
• Neutrale 3D CAD-Formate (OBJ, FBX)
• KML-Export (Netz)
• Esri I3S / I3P
• Andere 3D-GIS-Formate (SpacEyes, LOD Tree, OSGB)
• 3D PDF
• AT-Ergebnisexport (Kamerakalibrierung und Fotoposen)
• DEM-/DSM-Erstellung
• Erzeugung echter Orthofotos
• Blockweiser Farbabgleich
• Punktwolke (LAS, LAZ und POD)
• Eingabeauflösung Texturmodus
• AT-Qualitätsbericht
• Animationen (Erzeugung virtueller Rundgänge im Überflugmodus)
• QR-Code: räumliche 3D-Erfassung von Anlagen

Anzeige

• Kostenloser iTwin Capture Desktop Viewer
• Webanzeige

Messung und Analyse

• Abstände und Positionen
• Volumen und Flächen
• Eingangsdatenauflösung
• Fotonavigationstool

Bentley CONNECT

• Upload in Reality Data Management
• Reality Mesh-Streaming aus Reality Data Management
• Verknüpfung mit CONNECT-Projekten
• CONNECT Advisor

Zusammenarbeit in Echtzeit

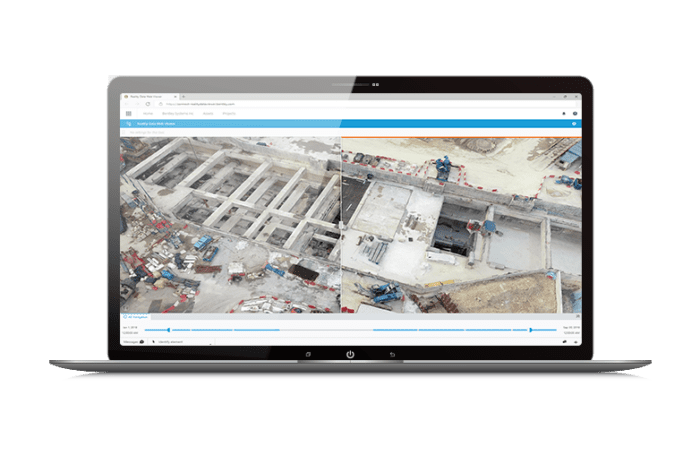

Erfassen und teilen Sie Änderungen in Echtzeit: Arbeiten Sie jederzeit und überall über mobile und Desktop-Geräte an den neuesten Dokumenten mit.

Verbindung der Projektbeteiligten über einen sofort einsatzbereiten Cloud-Dienst

Nutzen Sie ein sicheres, cloudbasiertes Portal, um von überall aus zu arbeiten, und profitieren Sie von integrierten Sicherungs- und Wiederherstellungsfunktionen, ohne Software installieren oder warten zu müssen. Verbinden Sie mithilfe der sicheren Plattform mühelos Ihre gesamte Lieferkette, um eine effiziente Zusammenarbeit innerhalb Ihrer Firewall zu gewährleisten.

Schnelles Auffinden von Dokumenten

Greifen Sie auf die neuesten Dateien und bevorzugten Inhalte basierend auf Ihren Anforderungen für einen genauen Dokumentenabruf zu.

Zuverlässige Dateifreigabe

Schluss mit der Redundanz und Unübersichtlichkeit, die oft durch Dokumente entsteht, die an mehreren Orten und in verschiedenen Anwendungen gespeichert sind.

Dateien im Projektkontext

Erstellen und verwalten Sie die gemeinsame Nutzung von Dateien mithilfe von Anwender-, Arbeitsgruppen- und Teamordnerstrukturen.
